Apa Itu VTP, VTP Adalah Protocol Yang Mengatur VLAN Pada Beberapa Switch Sekaligus Dalam VIP Domain Yang Sama, VIP Dapat Menambah,Mendelete,Dan Merename VLAN Sekaligus Dalam Beberapa Switch. VTP Meringankan Kerja Administrator Jaringan Sehingga Tidak Perlu Mengkonfigurasi VLAN Satu Per Satu.
1. Pertama Kita Buat Topologi Seperti Berikut, Lalu Ubah Name Switch Menjadi VTP Server,Transparent,Client,Server 2
Selanjutnya Konfigurasi Switch Pertama (Switch Server), Disini Kita Akan Membuat 4 Vlan Yaitu Vlan 10,20,70,80 Lalu Namakan Sesuai VLAN Nya.
Untuk Switch Ke 2(Transparent), Kita Akan Membuat 2 VLAN Yaitu 30,40 Dan Beri Nama Sesuai Vlan Nya.
Selanjutnya Switch 3(Client), Kita Juga Akan Menambahkan VLAN Yaitu 50,60 Beri Juga Nama Sesuai VLAN Nya.
Dan Terakhir Switch 4(Server 2), Tambahkan Juga Vlan 70,80 Dan Beri Nama Juga Sesuai VLAN Nya.
Setelah Itu Kita Akan Konfigurasi VIP Nya Di Switch Server Terlebih Dahulu
#int vlan 1
#ip add 10.10.10.1 255.255.255.0
#no shutdown
#vtp mode server
#vtp domain (memberikan nama domain untuk server,bebas)
#vtp password (memberikan password untuk switch server)
Lalu Konfigurasi Switch 2 (Transparent)
#int vlan 1
#ip add 10.10.10.2 255.255.255.0
#no shutdown
#vtp mode transparent
#vtp domain riztzy
#vpt password 1928
Catatan : Untuk Domain Dan Password Harus Di Samakan Dengan Switch 1 Mulai Dari Besar & Kecil Huruf Domain Nya.
Lanjut Ke Switch 3 (Client)
#int vlan 1
#ip add 10.10.10.3 255.255.255.0
#no shutdown
#vtp mode client
#vtp domain riztzy
#vtp password 1928

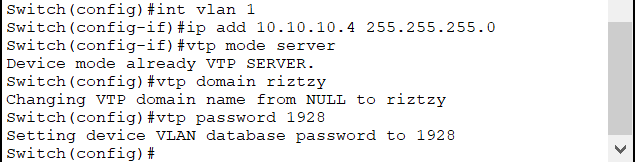

Lanjut Ke Switch 4 (Server 2)
#int vlan 1
#ip add 10.10.10.4 255.255.255.0
#no shutdown
#vtp mode server
#vtp domain riztzy
#vtp password 1928
Setelah Itu Kita Mode Trunk Untuk Menghubungkan Switch Satu Ke Switch Lainnya.
Di Sini fa0/1 Saya Menghungkan Antara Switch Server Dengan Switch Transparent Atau Switch 2.
Setelah Itu Hubungkan fa0/2 Untuk Menghubungkan Antara Switch Transparent Ke Switch Client.
Setelah Itu Cek Vlan Di Setiap Switch Dengan Perintah do sh vlan.
-Switch Server
-Switch Transparent
-Switch Client
Sekian Dari Saya
Wassalamualaikum WR.WB
Semoga Bermanfaat
