Konfigurasi Routing OSPF Mikrotik

Assalamualaikum WR.WB

Pada Kesempatan kali INi Saya Akan Memberikan Tutorial Bagaimana Cara Routing OSPF Di Mikrotik.

Apa Itu OSPF ?

OSPF (Open Shortest Path First) Merupakan Protocol Routing Yang Menggunakan Konsep Hirarki Routing, Dengan Kata Lain OSPF Mampu Berbag-bagi Jaringan Menjadi Beberapa Tingkatan.

TOPOLOGI JARINGAN

Pertama Kita Buat IP Terlebih Dahulu Yang Mengarah Sesuai Interface Nya :

Di Router 1 Membuat IP Yang Megarah Ke Interface Router 2 Yaitu 12.12.12.1/30 Dan Buat IP Lagi Yang Mengarah Ke Interface Router 3 Yaitu 24.24.24.1/30.

Di Router 2 Membuat IP Yang Mengarah Ke Interface Router 1 Yaitu 12.12.12.2/30 Kenapa 12.2 ? karena Si Router 1 Mengarah Ke Router 2 12.1 Jadi Sebalikya, Buat IP Lagi Yang Mengrah Ke Interface Router 3 Yaitu 14.14.14.1/30.

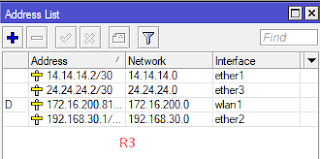

Terakhir Buat IP Di Router 3 Yang Menarah Ke Interface Router 1 Yaitu 24.24.24.2/30 Dan Buat IP Lagi Yang Mengarah Ke Interface Router 2 Yaitu 14.14.14.2/30.

Kemudian Kita Route :

Jadi Di Router 1 Routing Ke Router 2, Dst (Tujuannya) 192.168.10.0/24 Gateway (Lewat Mana) 12.12.12.2, Routing Lagi Menuju Ke Router 3 Dst 192.168.30.0/24 Gateway 24.24.24.0/30.

Routing Lagi Di Router 2 Ke Router 1 Dst (Tujuan) 192.168.100.0/24 Gateway (Lewat Mana) 12.12.12.1, Routing Lagi Menuju Router 3 Dst 192.168.30.0/24 Gateway 14.14.14.2.

Terakhir Kita Routing Di Router 3 Menuju Router 1 Dst (Tujuan) 192.168.100.0/24 Gateway (Lewat Mana) 24.24.24.1, Routing Lagi Menuju Router 2 Dst 192.168.10.0/24 Gateway 14.14.14.1.

Routing OSPF :

Masuk Ke Routing > OSPF, Masuk Ke Interface Lalu Add, Isi Name Dan Router ID, Sesuai Routernya, Router ID Router 1.1.1.1.

Di Router 2 & 3 Juga Sama Masuk Ke Routing OSPF Add, Masukin Nama Dan Router ID Ny, Router 2 & 3 Router ID nya 1.1.1.2 (Router 2) Dan Untuk Router 3 1.1.1.3.
