Assalamualaikum Wr.Wb
Pada Kesempatan Kali Ini Kita Akan Belajar OSPF, Sebelum Ke Konfignya Apa Itu OPSF...?
OSPF Merupakan Singkatan Dari (Open Shortest Path First) Dan OSPF Merupakan sebuah Layanan Routing Yang Bekerja Secara Dinamis (Dynamic Routing), Jadi Jika Ada Jalur/Jalan Yang Bagus Maka Si Router Akan Memilih Jalur Tersebut.

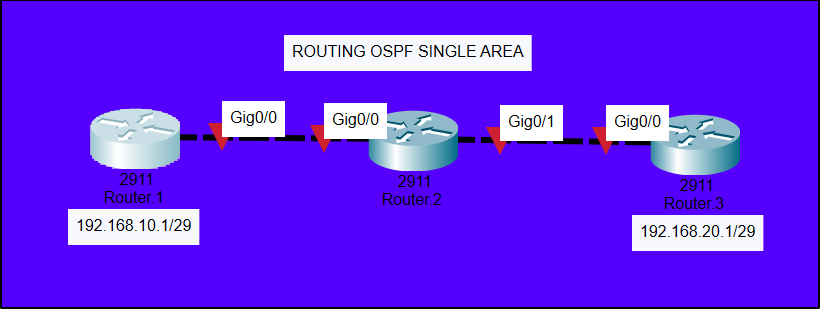

Seperti Ini Topologinya :
- Pertama Kita Lakukan Konfigurasi Terlebih Dahulu Di Router 1, Masukan IP Di Router 1 Dan Jangan Lupa Di No Shutdown, Setelah Itu Kita Berikan IP Loopback Untuk Router 1.
#en
#conf t
#int gig0/0
#ip add 192.168.10.2 255.255.255.248
#no sh (no shutdown)
#exit
#int loopback0
#ip add 1.1.1.1 255.255.255.0
#exit
- Lanjut Langkah Ke 2 Kita Akan Memasukan IP Router 1 Dan Router 3 Agar Bisa Saling Terhubung/Berkomunikasi Dan Kita Buat Juga Buat IP loopback Untuk Si Router 2.
#en
#conf t
#ip add 192.168.10.3 255.255.255.248
#no sh (no shutdown)
#exit
#int loopback0
#ip add 2.2.2.2 255.255.255.0
#exit
#int gig0/1
#ip add 192.168.20.2 255.255.255.248
#no sh (no shutdown)
#exit

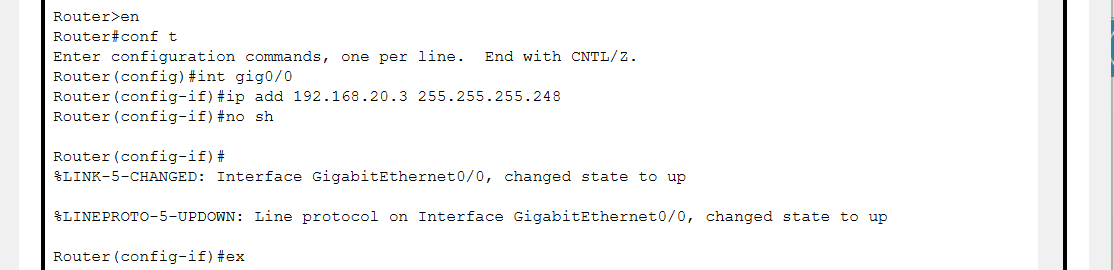

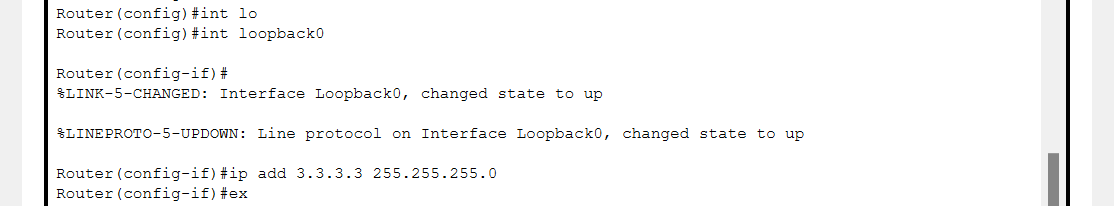

- Setelah Itu Lanjut Langkah Ke 3, Untuk Langkah Ke 3 Buat Ip Untuk Router 3 Dan Jangan Lupa Untuk Memasukan IP Loopbacknya.
#en
#conf t
#int gig0/0
#ip add 192.168.20.3 255.255.255.248
#no sh (no shutdown)
#exit
#int loopback0
#ip add 3.3.3.3 255.255.255.0
#exit
- Langkah Ke 4 Kita Konfigurasi Routing OSPF Nya
#router ospf 10
#network 192.168.10.1 0.0.0.7 area 0
#network 1.1.1.1 0.0.0.0 area 0
#exit
Note :
Pada Gambar Diatas Kita Masukan Network IP Router Dan Network IP Loopback, Untuk Nilai Router ID Itu Harus Sama Untuk Semua Router Di Situ, Saya Menggunakan Router ID 10 Maka Untuk Router 2&3 Saya Juga Harus menggunakan Router ID 10.
Untuk Nilai Wildcard Cara Menghitungnya Adalah 255.255.255.255 - Nilai Netmask IP Router, Di Situ Saya Menggunakan /29 Maka Nilai Wildcard Nya Adalah 255.255.255.248=0.0.0.7 Untuk Area 0 Itu Merupakan Area Backbhone Agar Bisa Saling Bertukar Informasi.
- Untuk Langkah Ke 5, Masukan Network Router 1, network router 3 dan Juga Ip Loopback Router 2.
#router ospf 10
#network 192.168.10.1 0.0.0.7 area 0
#network 192.168.20.1 0.0.0.7 area0
#network 2.2.2.2 0.0.0.0 area0
#exit
- lanjut Langkah Ke 6, Masukan Network Router 3.
#router ospf 10
#network 192.168.20.1 0.0.0.7 area 0
#network 3.3.3.3 0.0.0.0 area 0
#exit

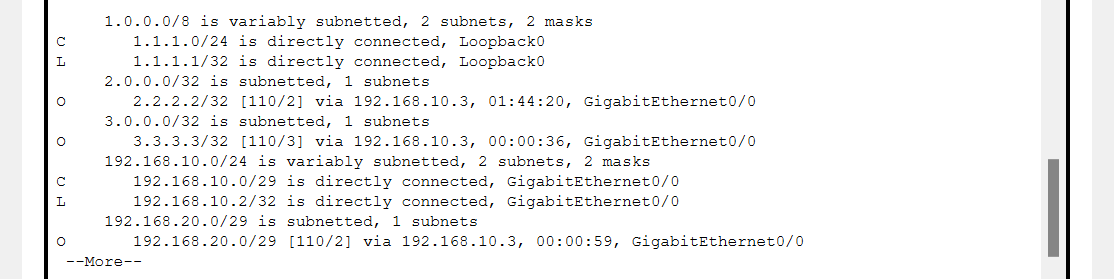

- Untuk Pengujian Nya Kita Bisa Melihat Status Routing Dengan Perintah do sh ip route Atau Bisa Juga Kita Ping IP Loopback.
Wassalamualaikum Wr.Wb
Semoga Bermanfaat
